WDZN-YJ(F)Y簡介:
(輻照)交聯聚乙烯絕緣低煙無鹵阻燃聚烯烴護套耐火電力電纜簡稱低煙無鹵輻照電纜。WDZN-YJ(F)Y,W-無鹵, D-低煙, Z-阻燃, N-耐火, YJ-交聯聚乙烯, Y-聚烯烴護套,F-輻照。
輻照技術是一種新型環保的物理技術,經過輻照的電纜具有優異的機械物理性能,耐環境應力開裂性能好,有優良的耐磨性,比PVC和PE更能承受集中的機械應力,耐各種化學溶劑,在周?chē)鞣N腐蝕性媒質中比較穩定。 輻照交聯聚乙烯絕緣電纜產品比聚氯乙烯絕緣電纜產品的重量要輕許多,更便于安裝運輸,降低勞動強度,降低運輸費用。
在火焰燃燒的情況下低煙無鹵電線電纜產生極少量煙霧,釋放氣體不含鹵元素/無毒。當火災發生時可大大減少對儀器、設備和人體的危害,少量煙霧不影響視線提升逃生幾率。耐火電纜通常能夠在750~800℃的火焰溫度下至少保持180分鐘的正常運轉,為人們逃生爭取寶貴時間,因而被廣泛應用于高層建筑、醫院、大型圖書館、體育館、消防指揮調度樓、車站和民用機場、旅客候車室、重點文物保護場所以及地鐵、地下商場或人口密集的公共場所。?
上海起帆電纜生產的額定電壓35KV及以下塑料絕緣電線電纜,其使用性能不僅符合GB/T12706-2008、GB/T5023-2008、GB/T9330-2008、DJ08-93-2002規定要求,并且已形成系列,特別是低煙無鹵性能符合國家標準GB/T17650-1-2-1998、GB/T17651.1-2-1998,經國家一級科技查新,該類產品達到同類產品的國內先進水平。
產品類型:
型號 | 名稱 | 阻燃級別 | ||
類型 | 銅芯 | 鋁芯 | ||
阻燃型 | WDZ-YJ(F)Y | WDZ-YJL(F)Y | 銅(鋁)芯(輻照)交聯聚乙烯絕緣低煙無鹵阻燃聚烯烴護套電力電纜 | A B C |
WDZ-YJ(F)Y23 | WDZ-YJL(F)Y23 | 銅(鋁)芯(輻照)交聯聚乙烯絕緣鋼帶鎧裝低煙無鹵阻燃聚烯烴護套電力電纜 | ||
WDZ-YJ(F)Y33 | WDZ-YJ(F)LY33 | 銅(鋁)芯(輻照)交聯聚乙烯絕緣鋼帶鎧裝低煙無鹵阻燃聚烯烴護套電力電纜 | ||
WDZ-YJ(F)Y43 | WDZ-YJ(F)LY43 | |||
耐火型 | WDZN-YJ(F)Y | 銅芯(輻照)交聯聚乙烯絕緣低煙無鹵阻燃聚烯烴護套耐火電力電纜 | ||
WDZN-YJ(F)Y23 | 銅芯(輻照)交聯聚乙烯絕緣鋼帶鎧裝低煙無鹵阻燃聚烯烴護套耐火電力電纜 | |||
WDZN-YJ(F)Y33 | 銅芯(輻照)交聯聚乙烯絕緣鋼絲鎧裝低煙無鹵阻燃聚烯烴護套耐火電力電纜 | |||
WDZN-YJ(F)Y43 |
產品技術性能:
1、電線電纜導體正常運行的最高溫度及短路時(最長持續時間不超過5s )最高溫度:低煙無鹵聚乙烯絕緣為70°C短路時最高溫度不超過160°C:交聯聚乙烯絕緣為90°C,熱塑性低煙無鹵絕緣為80°C,短路時最高溫度不超過250°C。輻照交聯型聚乙烯絕緣為105°C、125°C,短路時最高溫度不超過250°C。
2、低煙無鹵電纜的安裝條件及允許連續載流量均與相應非低煙無鹵電纜電線相同。

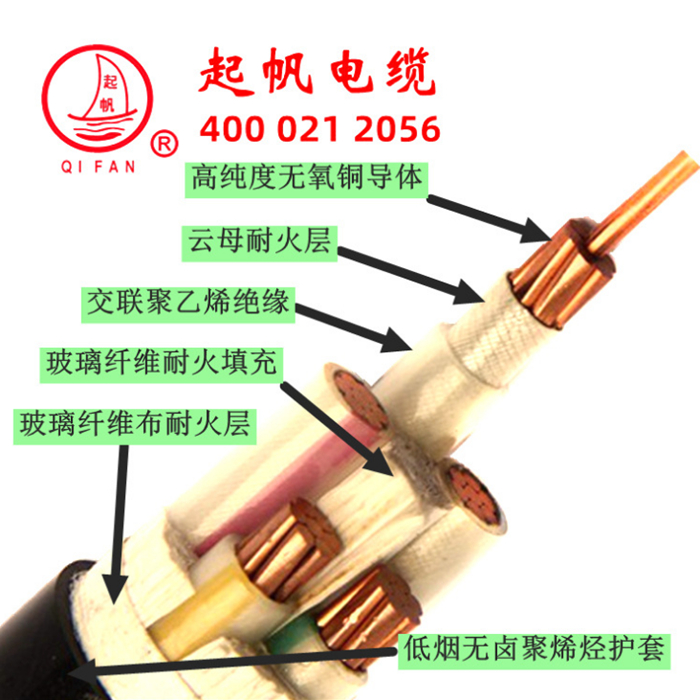

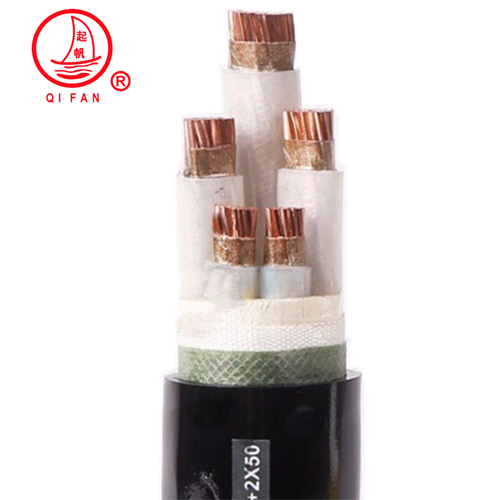

下圖是型號為 WDZN-YJ(F)Y的電纜圖片:
YJE與YJY的區別:根據GB/T 12706-2008附錄D,護套代號分別表示為:V-聚氯乙烯護套,Y-聚乙烯或是聚烯烴護套,F-彈性體護套,Q-鉛套。根據國家最新標準,并沒有E代碼。代號E其存在的緣由是因為以前暫未頒布統一的國家標準,而聚乙烯的化學代號為PE,部分電纜廠家、設計院等單位沿用簡寫E。
結論:YJE與YJY兩者并無區別,按照最新國家標準統一使用YJY印字標識。
