高壓電纜根據導體材質可分為:銅芯高壓電纜、鋁芯高壓電纜以及鋁合金高壓電纜;根據電壓等級可分為:1.8千伏到35千伏近10個電壓等級(不包含特高壓電纜);
根據敷設環境的要求可分為:無鎧裝高壓電纜、鋼帶鎧裝高壓電纜、細鋼絲鎧裝高壓電纜、粗鋼絲鎧裝高壓電纜、不銹鋼帶鎧裝高壓電纜;根據使用環境的不同又可分為:普通高壓電纜、阻燃高壓電纜、低煙無鹵高壓電纜、低煙無鹵耐火高壓電纜、耐火高壓電纜。比較常用的高壓電纜如下:
高壓電纜部分型號名稱:
序 | 型 號 | 名 稱 |
1 | YJLV22-8.7/15KV | 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套8.7/15千伏高壓電纜 |

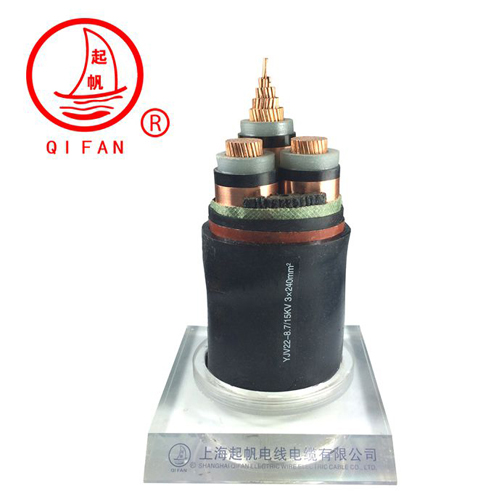

2 | YJV22-8.7/15KV | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套8.7/15千伏高壓電纜 |
3 | ZB-YJV-26/35KV | 銅芯阻燃交聯聚乙烯絕緣聚氯乙烯護套26/35千伏高壓電纜 |
4 | WDZB-YJY23-8.7/15KV | 銅芯交聯聚乙烯絕緣鋼帶鎧裝低煙無鹵阻燃聚烯烴護套8.7/15千伏高壓電纜 |
5 | YJLHV22-8.7/15KV | 交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套8.7/15千伏鋁合金高壓電纜 |
高壓電纜用途:
高壓電纜是電力電纜的一種,起帆高壓電纜用于額定電壓1.8/3KV、3.6/6KV、6/10KV、8.7/15KV、12/20KV、18/30KV、21/35KV、26/35KV輸配電系統。
高壓電纜技術性能:
1、電纜導體的長期允許工作溫度為≤90℃。
2、短路時(最長持續時間不超過5s)電纜導體的最高溫度不超過250℃。
3、電纜的敷設溫度:≥0℃,低于0℃時必須預先加溫。
4、敷設時電纜的允許最小彎曲半徑為:?jiǎn)涡倦娎|:20(D+d)±5% 多芯電纜:15(D+d)±5%,其中,D,d分別為電纜及導體的實際外徑。
5、電纜運行中,嚴禁長時間過負荷運行。
高壓電纜執行標準:
起帆高壓電纜執行標準GB/T12706-2008
